DF-610
HEE

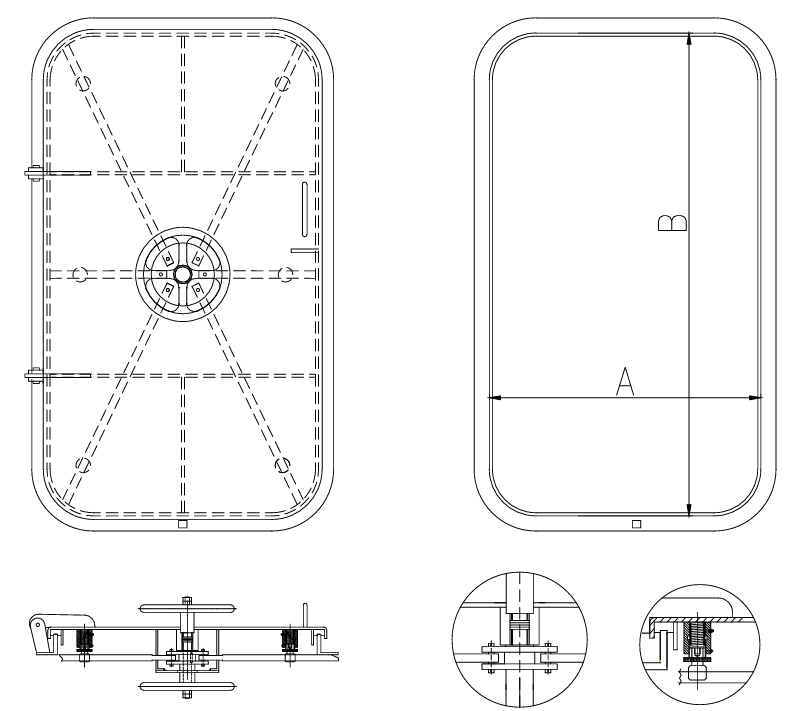

即効性 耐候性ドア
| いいえ。 | 名称と仕様 | 材料 |
| 1 | ドアパネルASSY | STEEL |
| 2 | コーミングアセンブリ | STEEL |
| 3 | ドッグアーム | ステンレス |
| 4 | スティフナーバー | ステンレス |
| 5 | ヒンジピンアセンブリ | ステンレス |
| 6 | ハンドル組立 | ステンレス |
| 7 | センターシャフト | ステンレス |
| 8 | ジャムナッツ | ネオプレン |
| 9 | スイベルガイドアセンブリ | ナイロン |
| 10 | ドアガスケット | ステンレス |
| 11 | グラブハムドル | STEEL |
| 12 | ロッキングハスプ | STEEL |
| 13 | ドアセンタリングラグ | STEEL |
| 14 | ブッシング | ナイロン |
| 15 | パッキング | 黒鉛 |
| 16 | ドッグアームピン | STEEL |
| 17 | 回転ブロックアセンブリ | STEEL |
| 18 | 調整ボタン | STEEL |
| 19 | スイベルガイド | バース |
| 20 | グリスフィッティング | ステンレス |
| 21 | スイベルガイドスプリング | ステンレス |
| 右手速動耐候性ドア仕様表 | |||||||
| モデル番号。 | サイズ | A | B | カットアウト寸法 | 重さ | ||
| A | B | 半径 | LBS。 | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| 左 手動速動式耐候性ドア仕様表 | |||||||
| モデル番号。 | サイズ | A | B | カットアウト寸法 | 重さ | ||
| A | B | 半径 | LBS。 | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
即効性 耐候性ドア
| いいえ。 | 名称と仕様 | 材料 |
| 1 | ドアパネルASSY | STEEL |
| 2 | コーミングアセンブリ | STEEL |
| 3 | ドッグアーム | ステンレス |
| 4 | スティフナーバー | ステンレス |
| 5 | ヒンジピンアセンブリ | ステンレス |
| 6 | ハンドル組立 | ステンレス |
| 7 | センターシャフト | ステンレス |
| 8 | ジャムナッツ | ネオプレン |
| 9 | スイベルガイドアセンブリ | ナイロン |
| 10 | ドアガスケット | ステンレス |
| 11 | グラブハムドル | STEEL |
| 12 | ロッキングハスプ | STEEL |
| 13 | ドアセンタリングラグ | STEEL |
| 14 | ブッシング | ナイロン |
| 15 | パッキング | 黒鉛 |
| 16 | ドッグアームピン | STEEL |
| 17 | 回転ブロックアセンブリ | STEEL |
| 18 | 調整ボタン | STEEL |
| 19 | スイベルガイド | バース |
| 20 | グリスフィッティング | ステンレス |
| 21 | スイベルガイドスプリング | ステンレス |
| 右手速動耐候性ドア仕様表 | |||||||
| モデル番号。 | サイズ | A | B | カットアウト寸法 | 重さ | ||
| A | B | 半径 | LBS。 | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| 左 手動速動式耐候性ドア仕様表 | |||||||
| モデル番号。 | サイズ | A | B | カットアウト寸法 | 重さ | ||
| A | B | 半径 | LBS。 | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
