DF-430-18
HEE
詳細説明
コア製品
「素早い開閉＋確実なシール」を核とした円形回転圧縮式クイックオープンハッチカバーは、さまざまな業界の低圧シールのメンテナンスニーズに最適です。この構造は、カバープレート、圧縮機構、およびシール要素で構成されています。回転圧力ロッドと中央のネジにより素早いロックが実現し、ゴム製のシールリングによりシール効果が確実に得られます。
コアアプリケーションシナリオ
船舶、薬品貯蔵・輸送、タンクローリー輸送、食品・医薬品、特殊機器の5つの主要分野に特化し、貨物油タンク、貯蔵タンク、タンクローリーの天板、発酵タンクなどのシール・メンテナンスの中核部品として、水密、油密、気密の複数の要求に応えます。
芯材
本体（カバープレート/プレッシャーロッド）： 炭素鋼（低コスト、高強度、一般的な作業環境に適しています）、ステンレス鋼304/316L（耐食性、衛生グレード、化学/海洋/食品現場に適しています）、アルミニウム合金（軽量、船舶/特殊車両に適しています）
シール： ニトリルゴム（耐油性）、フッ素ゴム（耐高温・耐強腐食性）、ネオプレンゴム（耐海水・耐老化性）
留め具: ステンレス鋼/亜鉛メッキ炭素鋼、錆びにくい
製品の利点
1. 効率的な開閉： ボルトを締める必要がなく、プレッシャーロッドを回転させるだけでロック/ロック解除ができるため、メンテナンス性と積み降ろし効率が大幅に向上します。
2. 安定シール： 円形ゴムガスケット+均一なクランプ力で水密・油密・気密を実現し、媒体漏れを防止
3. コンパクトで耐久性: 円形のデザインは均等に応力がかかり、構造はコンパクトで、狭いスペースに適しています。シールの交換が簡単でメンテナンスコストが低い
4. 安全適応： 一部のモデルには安全インターロックが装備されており、圧力下での偶発的な開放を回避し、複数の作業条件の安全要件を満たします。
製品の制限事項
1. 圧力が限られているため、中圧および低圧の条件にのみ適しています。
2. ゴムパッキンは劣化しやすいため、定期的に交換する必要があります。
3. 大口径ハッチカバーは操作トルクが高く、従来の直径 ≤ 600mm で開閉が困難でした。
4. 炭素鋼材料は強い腐食環境や海洋環境では錆びやすいため、追加の防食処理が必要です。
適用可能な値
開閉効率とシールの信頼性を両立し、船舶、化学、輸送などの分野における低コストで適応性の高いシールメンテナンスソリューションです。作業条件に応じて材料を柔軟に適合させることができ、さまざまなシナリオでのシーリング、メンテナンス、積み下ろしなどの主要な要件を満たすことができます。

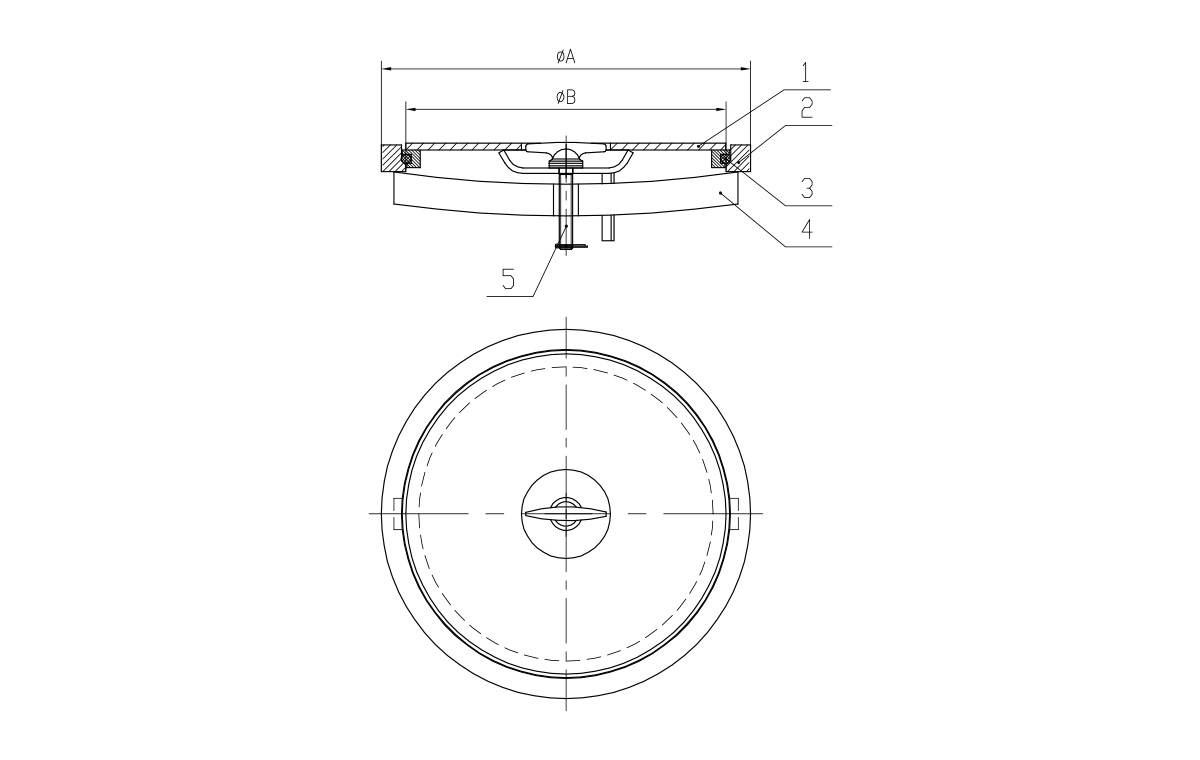

図面の詳細は次のとおりです。
フラッシュ防水 T ハンドル ハッチ
モデル番号 | φa | φb | wt。（lbs） |
| DF-430-18 | 20 3/4インチ | 18 ' | 70 |
| DF-430-24 | 26 3/4 ' | 24 ' | 120 |
| いいえ。 | 名前と仕様 | 数量 | 材料 |
| 1 | ハッチカバー | 1 | STEEL |
| 2 | デッキリング | 1 | STEEL |
| 3 | ガスケット | 1 | ネオプレン |
| 4 | 強い背中 | 1 | STEEL |
| 5 | ティーハンドル | 1 | ステンレス |
漏れ試験：圧力0.04MPa
その他のオプションのエクストラには、溶融亜鉛めっき、ステンレス鋼の構造、カスタマーの高さが含まれます。
