DF-545
HEE
DF-545 40トンの惑星ギアマウントウィンチ
| 安全な 作業負荷 | 10t |
| 静的 強度テスト負荷 | 400kn |
| ワイヤーロープ | φ25.4 |

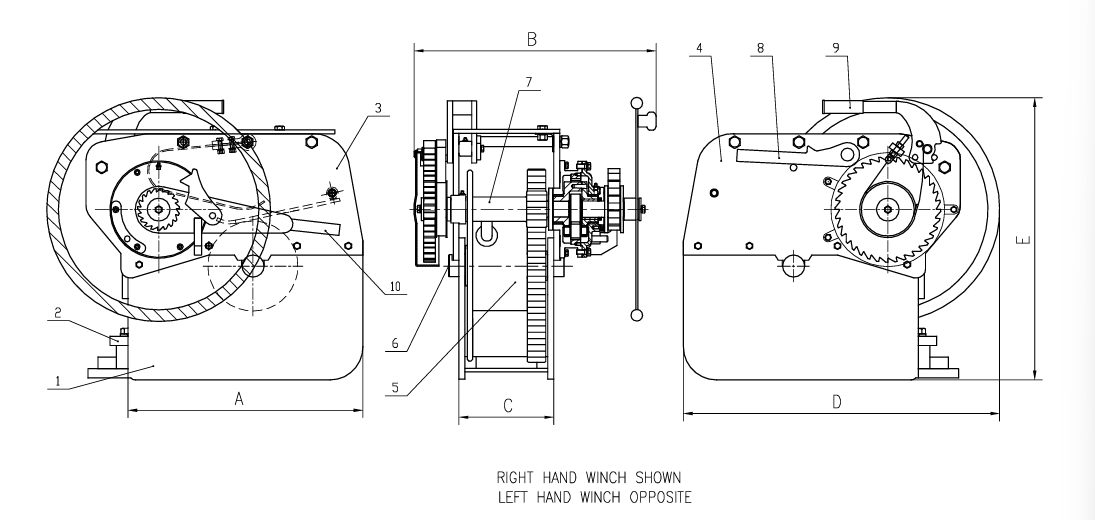

| モデル 番号 | A | B | C | D | E | wt。（lbs） | 述べる |
| DF-545-RH/LH-P | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | p =塗装 |
| DF-545-RH/LH-G | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | g =亜鉛メッキ |
| いいえ。 | 部品名 | 数量 | 材料 | 述べる |
| 1 | ベースアセンブリ | 1 | 鋼鉄 | |
| 2 | ベースアセンブリ | 1 | 鋼鉄 | |
| 3 | サイドプレートアッパー | 1 | 鋼鉄 | |
| 4 | サイドプレートアッパー | 1 | 鋼鉄 | |
| 5 | ドラムアセンブリ | 1 | 組み立て | |
| 6 | ドラムシャフト | 1 | 鋼鉄 | |
| 7 | ギアシャフトアセンブリ | 1 | 組み立て | |
| 8 | アセンブリを保持します | 1 | 組み立て | |
| 9 | ブレーキアッセイ | 1 | 組み立て | |
| 10 | Rachet Assy | 1 | 組み立て |
