重いプレートを持ち上げるとき、安全が最重要です。リフティングスリングの角度がクランプのパフォーマンスに影響を与える可能性があることをご存知ですか？ 水平プレートクランプは 、金属板をしっかりと持ち上げるには不可欠ですが、正しい副角を理解することが重要です。
この記事では、水平プレートクランプの最大側角と、安全性と持ち上げ効率の両方にとって重要な理由を調べます。さまざまな角度が、重い負荷を効果的に保持および持ち上げるクランプの能力にどのように影響するかを学びます。

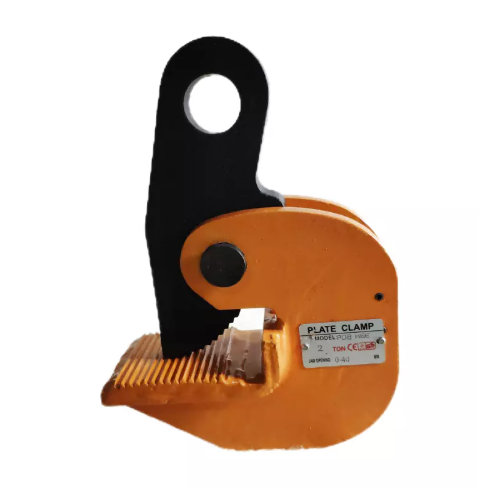

水平プレートクランプは、重いプレートを安全かつ効率的に持ち上げるために使用される不可欠なツールです。それらは、建設や金属製の製造などの産業で特に役立つ水平位置にプレートを安全に保持および持ち上げるように設計されています。これらのクランプは、損傷を引き起こすことなく、鋼やその他の材料を持ち上げるために一般的に使用されます。
水平プレートクランプの主要なコンポーネントには次のものがあります。
リフティングシャックル：リフティングフックがクランプに取り付けられるポイント。
春：最初の緊張を提供し、クランプが所定の位置にとどまることを保証します。
歯：プレートの表面を握り、安全なホールドを提供します。
顎のメカニズム：プレートを所定の位置にロックするために開閉する部分。
これらのクランプは、水平リフティング用に特別に設計されており、垂直プレートクランプとは異なります。それらはペアで使用され、バランスの取れたリフトを確保するために適切なスリングで接続されています。
水平プレートクランプの動作は、いくつかのコンポーネントの相互作用に依存しています。プレートに置かれたら、クランプの歯は表面に関与します。負荷の重量が増加すると、歯の握り力が自動的に強化され、しっかりした保持が保証されます。
歯：歯はプレートの表面に噛み、安全なグリップを提供します。負荷が強いほど、歯が浸透します。
スプリングメカニズム：スプリングは、重量が増加するにつれてクランプのグリップを維持するのに役立ち、持ち上げ中にプレートから滑り落ちないようにします。
このコンポーネントの組み合わせにより、水平プレートクランプは、プレートの滑りや損傷のリスクを最小限に抑えながら、大きな重いプレートを持ち上げることができます。
通常、水平プレートクランプは、60度から90度のサイド角範囲内で最適に動作します。この範囲は、最適な持ち上げ強度と効率を保証します。これらの角度を超えると、クランプの負荷が増加すると、効果が低下し、潜在的に危険になります。
60度：これはしばしば安全な持ち上げに優先角度と見なされます。
90度：一部のメーカーは、通常、二重レッグスリング用に最大90度の角度を許可しています。
これらの角度を超えて、クランプのグリップが弱くなり、負荷が危険にさらされます。
スリングの脚間の角度は、負荷の分布方法に重要な役割を果たします。角度が広くなると、クランプにより多くの負荷が配置され、プレートを安全に保持する能力が低下する可能性があります。
荷重分布：より広い角度は、負荷が均等に分布していないことを意味し、クランプの圧力が高くなります。
グリップ強度：角度が拡大するほど、負荷がシフトするにつれて、クランプが提供するグリップ力が低くなります。
角度を正しく調整すると、持ち上げ能力を維持し、持ち上げ中のリスクを最小限に抑えることができます。
推奨されるサイドアングルを超えると、荷重や機器の滑りや損傷など、さまざまな問題を引き起こす可能性があります。
滑り：クランプはグリップを失い、プレートを落とす可能性があります。
負荷の損傷：不均一な持ち上げ力は、プレートの変形や傷につながる可能性があります。
たとえば、120度以上の角度でプレートを持ち上げると、負荷を安全に保持するクランプの能力が大幅に低下し、事故の可能性が高まります。
水平プレートクランプで安全な持ち上げを確保するには、 常に次のようなベストプラクティスに従ってください。
正しい角度を選択します。最適な安全性のために、スリングの脚の間の角度が60〜90度でなければなりません。これにより、適切な負荷分布が保証され、滑りのリスクが低下します。
ダブルレッグスリングに90度の角度を維持します。水平プレートを持ち上げるときは、常に二重足スリングを使用し、濃縮角度が少なくとも90度であることを確認して、持ち上げ安定性を維持します。
少なくとも2つのクランプを使用します。2つのクランプでプレートを水平に持ち上げないでください。 1つのクランプのみを使用すると、荷物が滑るリスクを高めることができます。
各メーカーは、水平プレートクランプを安全に使用するための特定のガイドラインを提供します。メーカーの指示を必ず参照して、推奨事項を順守してください。
NSW政府：安全な持ち上げに最大60度の角度を推奨しています。
Prolift® ：一部のモデルでは、二重足スリングに最大90度が許可されていますが、クランプの過負荷を防ぐためにこれらの角度を超えることに注意してください。
これらの指示は、安全性と持ち上げ能力を維持するのに役立ちます。
スリングのジオメトリは、持ち上げ角を制御する上で重要な役割を果たします。
スリングの脚の角度：スリングの脚の間の角度は、全体的な角度と荷重分布に直接影響します。より広い角度は、クランプのより多くの負荷を意味します。
適切なスリングの選択：プレートのサイズと重量に合ったスリングを選択します。間違ったスリングは、クランプに過度のひずみを引き起こし、グリップを減らすことができます。
不適切なスリングアングルの結果：不適切なスリング角を使用すると、不均衡なリフティングにつながり、荷重が滑り落ちたり、クランプを損傷するリスクが高まります。
プレートの長さは、持ち上げのための安全な辺角を決定する上で重要な役割を果たします。より長いプレートは、クランプへのストレスを避けるために、より慎重な取り扱いが必要です。
プレートのサイズとサイド角：プレートが大きいほど、そのリスクが大きくなります。これにより、クランプの負荷が増加します。プレートの長さが増加すると、安全な持ち上げ角を維持することが困難になります。
複数のクランプの使用：長いプレートの場合、複数のクランプを使用することが不可欠です。これにより、よりバランスの取れた負荷分布が保証され、たるみが防止され、全体的な持ち上げ能力と安全性が低下します。
プレートの厚さと硬度は、クランプがグリップと持ち上げられたものにどれほど効果的に影響するかに影響を与える可能性があります。
プレートの厚さ：厚いプレートは、一般に、グリップを維持するために、より堅牢なクランプを必要とします。薄すぎるプレートは、歯にラッチするのに十分な材料がないため、クランプがグリップを失う可能性があります。
材料の硬度：水平プレートクランプは、最大30 HRCの硬度の材料を処理するように設計されています。高炭素鋼のような硬い材料は、クランプ歯をより速く摩耗させることができ、安全なグリップを維持することが困難になります。
定期的な検査は、水平プレートクランプの安全で効果的な使用を確保するために重要です。これがチェックするものです：
歯：摩耗やチップの検査。チップまたは摩耗した歯は、グリップ強度を低下させる可能性があり、クランプの効果が低下します。
スプリングとピン：変形または損傷を確認します。スプリングは緊張を維持する必要があり、ピンは曲げや摩耗の兆候を示してはなりません。
全体的な状態：各リフトの前に、亀裂、錆、またはゆるい部分がないことを確認してください。損傷したクランプは、サービスから削除する必要があります。
クランプのクリーニングと潤滑は、定期的にパフォーマンスを維持するのにも役立ちます。可動部品をきれいにして潤滑したままにしますが、歯を潤滑しないでください。これにより、グリップを減らすことができます。
サイドアングルの問題を回避するには、使用する前に常にスリングの角度を検査します。
スリングの角度の調整：スリングの脚が適切な角度（60〜90度）を形成することを定期的に確認します。必要に応じて、均一な荷重分布を確保するために調整します。
オペレータートレーニング：適切なトレーニングは、オペレーターが正しい角度を維持し、安全でない持ち上げ習慣を避けるのに役立ちます。よく訓練されたオペレーターは、事故を防ぐために必要に応じて角度と機器を調整できます。
水平プレートクランプの最大側角を理解し、従うことは、安全な持ち上げに重要です。 60〜90度の角度を使用すると、最適なクランプ性能と負荷安定性が保証されます。安全な操作のために、常に少なくとも2つのクランプを使用し、スリングの角度を確認し、メーカーのガイドラインに従ってください。適切なメンテナンスとオペレーターのトレーニングは、持ち上げ効率を改善し、事故を防ぐために不可欠です。
A：水平プレートクランプの推奨側角は60〜90度です。この範囲を超える角度は、クランプの有効性と安全性を低下させる可能性があります。
A：水平プレートクランプは、使用法に応じて、少なくとも1〜4週間ごとに定期的に検査して、摩耗や損傷がないことを確認する必要があります。
A：水平プレートクランプは複数のプレートを持ち上げることができますが、注意が必要です。大きいまたは柔軟なプレートの場合、複数のクランプとスプレッダーバーを使用してバランスを確保します。
