PDB 横型プレートクランプ

製品の概要

PDB 鋼板水平吊りクランプは、鋼板、形鋼、その他の金属ワークの水平吊り専用に設計されたプロ仕様の吊り上げツールです。高張力合金鋼の鍛造技術とセルフロック機構を活用し、鉄鋼加工、造船、鉄構造工学、倉庫物流などの用途に安全かつ効率的な鋼板の水平ハンドリングソリューションを提供し、産業用昇降作業の中核サポートツールとして機能します。

コアの強み

1.高強度素材、耐久性と弾力性

• 鍛造合金鋼ボディ： 高品質の低炭素合金鋼から一体型鍛造で完全に作られ、厳格な熱処理プロセスを経て、最適な引張強度と耐衝撃性を実現します。定格荷重の2倍の静荷重試験にも合格し、過酷な用途での長期使用の要求に応えます。

• 防食・耐摩耗コーティング： オレンジと黒の印象的な配色の高温ベーキングプロセスにより、優れた防錆、耐食性、耐摩耗性を実現し、機器の寿命を延ばし、メンテナンスコストを削減します。

2. セルフロック設計、安全で信頼性の高い

●メカニカルセルフロック構造： 滑り止め歯付きジョーがレバー機構と連動。吊り上げ時の荷重が大きくなるほど、ジョーのクランプ力が強くなり、鋼板がソースから滑り落ちる危険性が効果的に排除され、操作の安全性が確保されます。

・広い開口部と高い適応性： 標準ジョー開口部の範囲は0～40mmで、従来の鋼板厚仕様の大部分をカバーします。複数の器具モデル間で切り替える必要がないため、最大限の適応性が保証されます。

• 国際安全認証： 国際吊り上げ規格に準拠して厳密に製造されており、安全率は 4:1 以上で、CE によって認証され、定格荷重が明確に表示され、世界的な産業安全規制に準拠しています。

3. 操作が簡単、効率的、省力化

• シンプルな操作ロジック: 複雑なデバッグは不要です。持ち上げる際はジョーを鋼板の端にクランプするだけで、操作の難しさが大幅に軽減され、作業効率が向上します。

• 軽量でポータブルな設計： コンパクトな構造、最適化された重量、1人での輸送と設置が簡単で、ワークショップでの固定作業や建設現場での現場作業など、さまざまなシナリオに適しています。

• メンテナンスが容易な設計: 治具全体を交換する必要がなく、ジョー歯プレートを個別に交換できるため、長期使用コストが削減され、装置の耐用年数が延長されます。

4. マルチシナリオへの適応、多用途な用途

● コア適応： 鋼板、H形鋼、I形鋼などの金属形材の水平吊り。

● 柔軟な対応性： クレーン、電動ホイスト、リフティングビームとの併用が可能で、2台、4台のグループ作業に対応し、大型鋼板のバランスの良い吊り上げを実現します。

● 適用業種： 鉄鋼加工工場、造船所、鋼構造物工場、物流倉庫、橋梁エンジニアリングなど。

技術仕様

詳細

1. 鋼板、建築物、異形棒などを水平に持ち上げて輸送するのに適しています。

2. 高品質の炭素鋼から製造されています。

3. ひったくりや衝撃荷重を避けてください。

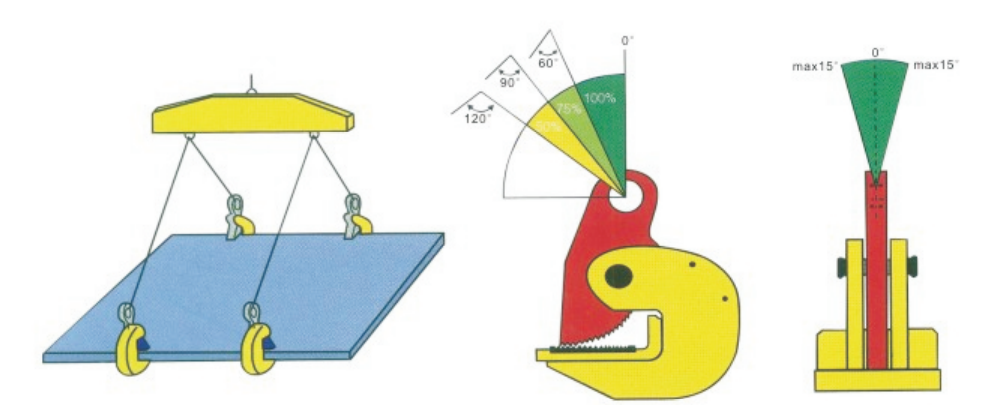

4. 使用荷重制限は、リフト角度 60°でペアで使用した場合にクランプがサポートできる最大荷重です。吊り上げ作業では、クランプをペアまたは複数で使用できます。




使用上の注意

1. 過負荷は厳禁であり、定格負荷を厳守してご使用ください。ジョーの開口範囲を超えて鋼板を持ち上げることは禁止されています。

2.宿題を始める前に、顎の歯のプレート、ピンシャフト、リフティングリング、その他のコンポーネントを確認する必要があります。摩耗、変形、亀裂等の異常が生じた場合は、直ちに使用を中止してください。

3. 持ち上げるときは、鋼板を水平に保つ必要があり、固定具にかかる不均一な力による安全上の危険を避けるために、斜めまたは曲がった状態で持ち上げることは禁止されています。

グループで使用する場合は、鋼板のバランスを確保し、傾きや滑りを防ぐために、器具を対称に配置する必要があります。

5. シャフトなどの可動部品には定期的に注油してメンテナンスし、乾燥した換気の良い環境に保管し、腐食を避けてください。

梱包とアフターサービス

標準梱包： 木箱梱包。

カスタマイズされたサービス: 特別な仕様、カスタマイズされた塗装、OEM 生産をサポートし、対外貿易の大量注文のニーズに対応します。
