適切な マリンチョックを選択すること は、デッキに適合する簡単な決定ではありません。実際の係留作業では、チョックは索の誘導方法、摩擦の発生量、積荷の安全な移動、船舶の係留や固定がどの程度スムーズに行えるかに影響します。チョックは、係留ロープや曳航ロープを船内から船外にガイドするために使用されるコア ライン処理金具であり、さまざまな操作の優先順位に応じてさまざまなチョック タイプが設計されています。あなた自身のサイトでは、オープン型、クローズド型、パナマ型、ローラー型のそれぞれがラインの取り扱いと船舶の安全性において異なる役割を果たしているとすでに述べています。
バイヤー、造船所、海洋請負業者にとっての問題は、これらの製品がカタログ上では同じように見えても、実際に使用するとまったく異なる性能を発揮する可能性があることです。オープン チョック、 パナマチョック、 ローラーチョック はすべて係留ラインをガイドしますが、同じ状況に選択されるわけではありません。適切な選択は、ラインの動き、バースの配置、船舶のサイズ、ロープの摩耗に関する考慮事項、およびプロジェクトがパナマ運河関連や ISO/JIS/DIN 要件などの特定の基準を満たす必要があるかどうかによって異なります。
このガイドでは、実用的な選択の観点から 3 つのチョック タイプを比較し、購入者がプロジェクトにより適したオプションを選択する方法を説明します。
チョックは、甲板や防波堤にある金属製の開口部以上のものです。これは係留索の経路を制御し、荷重下での索の挙動に影響を与えます。ラインの誘導が不十分な場合、摩擦が増加し、摩耗が加速する可能性があり、ラインがボラード、ビット、またはウインチにきれいにつながらない可能性があります。厳しい接岸条件では、間違ったタイプのチョックを使用すると、取り扱いの効率が低下し、ロープとデッキの配置の両方にかかるストレスが増大する可能性があります。
そのため、チョックの選択は製品の外観ではなく動作条件から始める必要があります。購入者は、ラインがどこに出入りするか、使用中にラインの角度が変化するかどうか、船舶が停泊時に動的な動きに直面する可能性があるかどうか、仕様でパナマチョックなどの標準的なチョック形式が必要かどうかを尋ねる必要があります。
オープン チョックは 、閉じた形状のチョックよりも係留ロープをより自由に通すことができるオープンスロート設計を備えた海洋用ラインガイドフィッティングです。実際には、バイヤーはライン処理の利便性と導入/導入の容易さが重要なオープンチョックを使用することがよくあります。既存のコンテンツでは、ラインのガイドと固定に使用される標準的な船上チョック タイプの中でオープン チョックをすでにグループ化しており、サプライヤーは通常、オープン チョックをより密閉されたデザインや運河固有のデザインと区別しています。
このタイプは、よりオープンな形状のため、ライン経路の制約が少ない場合、またはオペレーターが係留操作中に操作を容易にしたい場合に実用的です。ただし、よりオープンな形状ということは、購入者が予想されるリード角とロープの動作がその設計に適しているかどうかに細心の注意を払う必要があることも意味します。

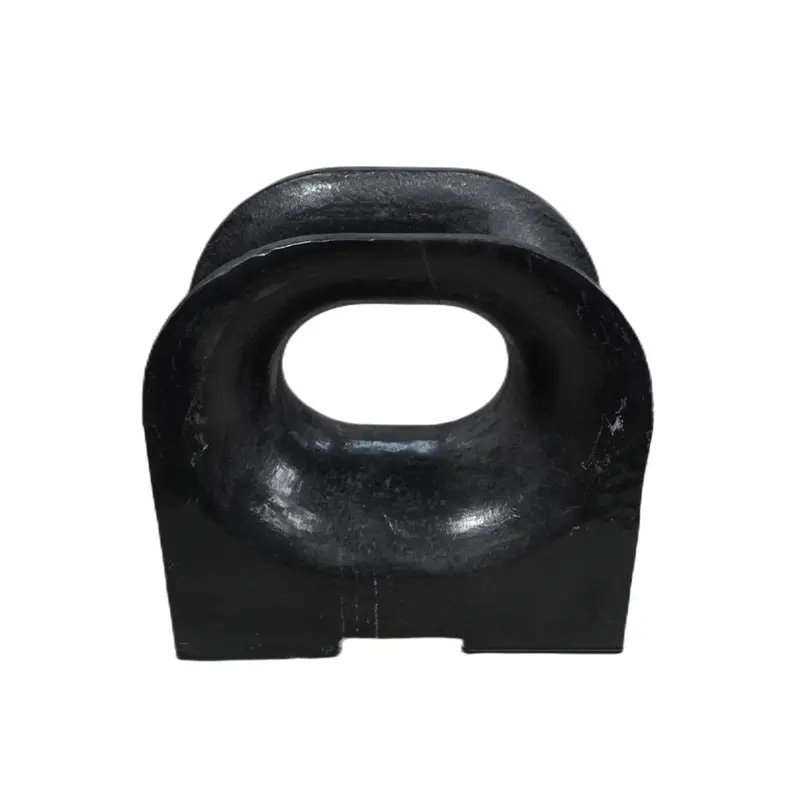

パナマ チョック は、大型船舶での安全な索の取り扱いとパナマ運河関連の要件への準拠のために設計された特殊な係留金具です。 ISO はに基づいてパナマチョックを識別しており ISO 13728、この規格では、これらのチョックはパナマ運河閘門を通過する船舶を対象としており、船舶は一般に鋼製の牽引ワイヤーを使用する機関車やタグボートによって支援されていると規定されています。貴社の Web サイトでは、海洋工学や船舶用途向けのパナマチョック製品も提供しています。
購入の観点から言えば、これはパナマチョックが他のチョックの単なる一般的な代替品ではないことを意味します。通常、船舶の種類、航路、またはプロジェクトの仕様で運河に対応した係留/曳航の手配が必要な場合、または購入者が ISO/JIS/DIN ベースの甲板機器要件に基づいて作業している場合に選択されます。また、サプライヤーは通常、これらの規格内でデッキ取り付け型パナマチョックとブルワーク取り付け型パナマチョックを区別しています。
ローラー チョック には 1 つまたは複数のローラーが組み込まれており、係留索の動きをよりスムーズにし、索の取り扱い時の摩擦を軽減します。複数の海洋機器情報源は、特にラインが長く、重荷重がかかっていたり、接岸中に動きやすい場合に、ローラーチョックはロープの摩耗を軽減し、よりスムーズな動きを可能にする継手であると説明しています。貴社の製品カタログには、シングル ローラー チョックとローラー フェアリード スタイルの製品も含まれており、この摩擦制御機能がすでに貴社の製品の一部となっていることがわかります。
このため、ローラーチョックは、操業中にラインの角度が変化する場合や、潮、波、停泊地の動きが原因でラインがフィッティングに逆らう場合に特に役立ちます。このような状況では、ローラーを使用すると、固定面チョックよりも摩擦が少なく、ラインを動かすことができます。
| チョックタイプ | 主な設計上の特徴 | 主な利点 一般 | 的な選択 優先順位 |
|---|---|---|---|
| オープンチョック | 喉が開く/ロープリードが容易 | ライン通過の容易さと取り回しの利便性 | オープンアクセスが役立つ一般的な係留ガイダンス |
| パナマチョック | 定義された基準に基づいて構築された運河指向の密閉型チョックフォーム | 運河および大型船舶用途向けの標準化された頑丈なライン ガイダンス | パナマ運河または規格主導のプロジェクト |
| ローラーチョック | 一体型ローラー | 移動時の摩擦が低減され、ロープの摩耗が軽減されます。 | ダイナミックなロープハンドリングと摩擦制御 |
実際の違いは形状だけではありません。これは、実際の動作条件下でチョックがロープを管理する方法です。オープンチョックはハンドリングのオープンさを重視し、パナマチョックは標準に基づいた安全なガイドを重視し、ローラーチョックはよりスムーズなロープの移動と摩耗の軽減を重視します。
これら 3 つのオプションの操作上の最大の違いは、ロープの接触をどのように管理するかです。
オープン チョックは 通常、オペレーターに、よりシンプルでオープンなリードパスを提供しますが、ロープは依然として固定面に支えられています。また、パナマ チョックは 、規定の開口部にラインを導きます。通常は、ヘビーデューティおよび標準ベースの使用を目的とした、より制御された密閉形状を備えています。対照的に、ローラー チョックは、固定されたスチール接触面上だけでなく、ローラー上をロープが移動できるようにすることで摩擦を軽減することを特に目的としています。サプライヤーと技術資料は、ローラーチョックがロープの摩耗の軽減とスムーズな動作が重要な場合に適していると一貫して説明しています。
とはいえ、購入者は、あらゆる状況において常に「ローラー」の方が優れていると考えるべきではありません。ロープの種類、リード角、ラインの動き、バースの状態がすべて重要です。ロープの製造業者ですら、ロープ接触継手の密閉型とローラー型のどちらを選択するかは、可動部品がすべての摩耗の問題を自動的に解決するという考えだけではなく、ロープの動作と用途によって決まることに注意しています。
最適なチョックのタイプは、船舶の係留方法とラインの走行場所に大きく依存します。
| 動作条件 | 多くの場合、より適切な選択 | その理由 |
|---|---|---|
| 簡単なロープリードを備えた汎用係留装置 | オープンチョック | シンプルなロープガイドとより簡単な取り扱い |
| パナマ運河または規格固有の要件を伴うプロジェクト | パナマチョック | 運河/標準準拠のフィッティング要件に適合 |
| より多くの動き、角度の変化、または摩耗の懸念がある係留ライン | ローラーチョック | 摩擦を軽減し、ラインの移動をスムーズにします。 |
| 仕様が定義された係留配置を備えた大型商船 | パナマチョック | 好みではなく設計要件によって選択されることが多い |
| 動的荷重またはライン移動を伴うバースの状態 | ローラーチョック | 変化する条件下でのロープの移動の管理に優れています |
言い換えれば、購入者は まず動作条件で 、次にカタログ名で選択する必要があります。プロジェクトではパナマチョックが必要なので、パナマチョックが正しい答えかもしれません。ロープの経路は移動し、摩擦が深刻な懸念となるため、ローラーチョックが正しい答えである可能性があります。オープン チョックは、ライン処理が簡単で、より単純なオープン ジオメトリが適切に機能する場合、最も実用的なソリューションとなります。
海洋デッキのフィッティングでは、プロジェクトの仕様によってサイズだけでなく、形状、取り付け方法、予想される作業条件も定義されることが多いため、規格が重要です。の場合 パナマチョック、最も重要な参考資料は ISO 13728で、特にパナマ運河を使用する船舶用のパナマチョックを対象としています。市場参考資料では、バイヤーが係留チョックを選択する際、特に地域やクラスの異なる期待に合わせて建造された船舶の場合、一般的に ISO、JIS、DIN、NS 規格を比較していることも示されています。
注文する前に、購入者は以下を確認する必要があります。
プロジェクト仕様で必要な標準が指定されているかどうか
チョックがデッキに取り付けられているかブルワークに取り付けられているか
安全な使用荷重または必要なロープ/牽引ワイヤーの状態
ロープのサイズとラインの種類
取付位置とリード角
材料および腐食保護の要件
該当する場合、クラスまたは所有者の承認の期待
運河関連のコンプライアンスと規格への準拠は、優先事項ではなくプロジェクトの真の要件となる可能性があるため、これはパナマチョックにとって特に重要です。
よくある間違いは、見た目だけで選んでしまうことです。写真では同じように見えるチョックでも、係留索が移動するとまったく異なる動作をする場合があります。もう 1 つは、実際のロープの経路を無視することです。真っ直ぐなリードに機能するフィッティングは、ラインの方向が変わったり、移動中に機能したりする場合、機能が低下する可能性があります。
3 番目の間違いは、 ローラーチョック と ローラーフェアリードを混同したり 、完全に互換性があると思い込んだりすることです。業界の参考資料では、チョックとフェアリードを定期的に分離しています。これは、どちらのガイドラインにも関わらず、フェアリードはより具体的にはラインの方向転換と摩擦の低減に関連しているのに対し、チョックは依然として独自の設計役割を持つ別個の係留金具であるためです。あなた自身のサイトではチョックとローラー フェアリードの両方の関連製品を扱っているため、この区別はコンテンツ内で特に明確にする価値があります。
4 番目の間違いは、基準を確認しないことです。船舶または所有者の仕様がパナマチョックまたは特定の標準ファミリーを必要とする場合、単に安価であるという理由だけで一般的なオープンチョックを選択すると、後でコンプライアンスや設計上の問題が発生する可能性があります。
オープン チョック パナマ チョック, とローラー チョック のどちらかを選択する最良の方法は 、実際の係留シナリオから始めることです。
ラインパスは単純ですか、それとも動的ですか?
摩擦の低減は大きな懸念事項ですか?
プロジェクトの仕様ではパナマ準拠の継手が必要ですか?
船舶は運河の通過、頑丈な曳航、または動的なバース移動に直面するでしょうか?
取り付け位置は甲板上かブルワーク上ですか？
プロジェクトが規格主導または運河関連の場合、答えは パナマチョックを指すことがよくあります。ロープの動きと摩耗がより大きな懸念事項である場合は、多くの場合、 ローラーチョックの 方が適しています。ラインリードが単純で、購入者が実用的な汎用継手を必要としている場合は、 オープンチョックの 方が良い選択となる可能性があります。
オープンチョック、パナマチョック、ローラーチョック を比較する場合、正しい選択は、一般にどのフィッティングが「最適」であるかということではありません。それは、ロープの動作、バースの状態、船舶の要件、プロジェクトの仕様環境にどれが最もよく適合するかです。チョックは重要な係留金具であり、ラインの誘導、摩擦制御、安全な操作におけるチョックの役割を些細なこととして扱うべきではありません。
購入者にとって、より良い選択プロセスは 3 つの質問から始まります。
そのラインは何をしているのか?プロジェクトにはどのような基準が必要ですか?どのような動作条件が最もリスクを生み出しますか?
これらが明確になると、オープン チョック、パナマ チョック、ローラー チョックのいずれがより適切なソリューションであるかを判断するのがはるかに簡単になります。
