DF-450-3624

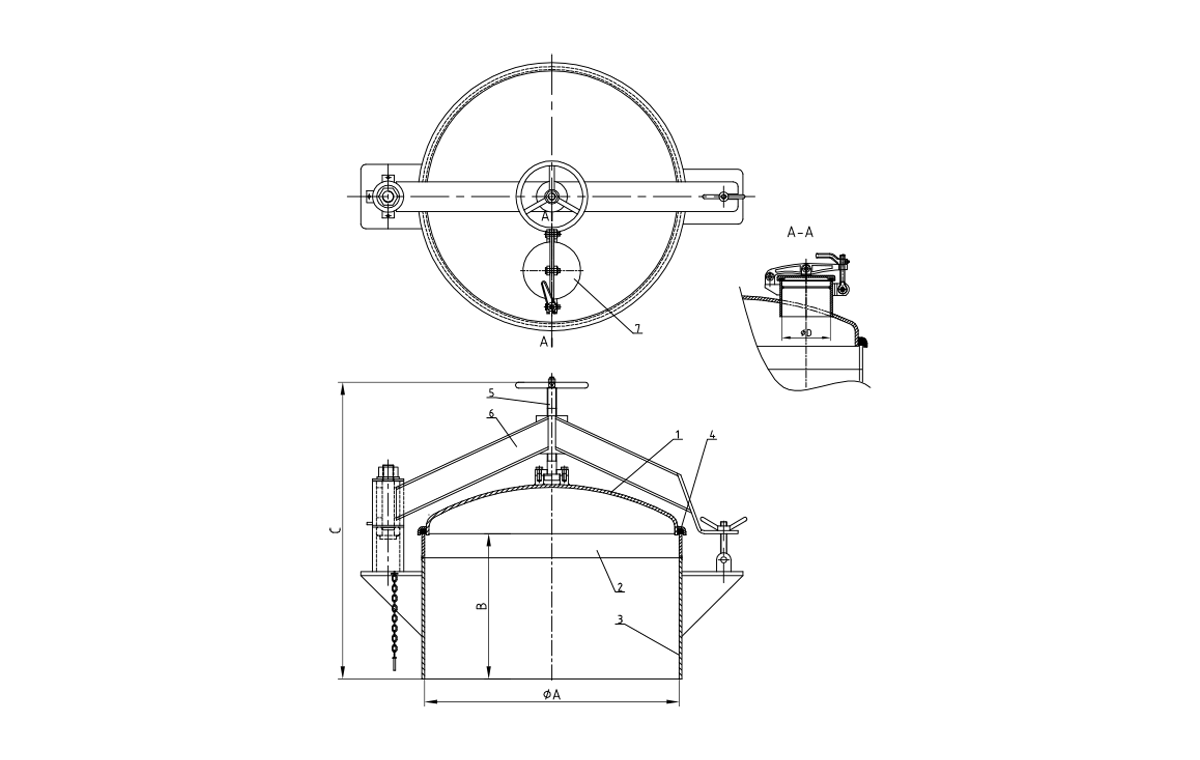

DF-450-3026/3624/4224水密拡張ドームを上げました
モデル番号 | φa | B | C | φd | wt。（lbs） |
| DF-450-3026 | 30 ' | 26 ' | 50 ' | 8 ' | 750 |
| DF-450-3624 | 36 ' | 24 ' | 48 1/2 ' | 8 ' | 860 |
| DF-450-4224 | 42 ' | 24 ' | 49 ' | 8 ' | 950 |
| いいえ。 | 名前と仕様 | 数量 | 材料 |
| 1 | ハッチカバーアセンブリ | 1 | STEEL |
| 2 | 上部のコーミングリング | 1 | ステンレス |
| 3 | アセンブリのコーミング | 1 | STEEL |
| 4 | ハッチガスケット | 1 | ネオプレン |
| 5 | センターシャフト | 1 | ステンレス |
| 6 | Iビームスイベルアーム | 1 | STEEL |
| 7 | 8 'ullageハッチ | 1 | 組み立て |
漏れ試験：圧力 0.04MPa
その他のオプションのエクストラには、溶融亜鉛めっき、ステンレス鋼の構造、カスタマーの高さが含まれます。
製品の概要
船舶用クイックオープン圧力マンホールカバー（デッキカバー）は、船舶、海洋土木、産業用圧力容器専用に設計された高信頼性のシール・開口装置です。成熟したスピンクイックオープン構造を特徴としており、耐高圧性と便利な操作性を兼ね備えており、船室、圧力タンク、反応器、および同様の機器の中核となるシール部品として機能します。さまざまな船舶、海洋プラットフォーム、産業用圧力システムで広く使用されており、過酷な動作条件下での厳しい安全シール要件を満たしています。
コアアプリケーションシナリオ
◎船舶・海洋エンジニアリング分野
1. さまざまな種類の船舶コンパートメント： 貨物船、オイルタンカー、ばら積み貨物船、工作船、漁船、旅客船など、あらゆる種類の船舶に適しています。バラストタンク、燃料タンク、淡水タンク、貨物倉、機関室など、耐圧性と密閉性が要求される区画のマンホール開口部に使用され、人員メンテナンス時の便利な開閉と確実な密閉性を実現します。
2. 海洋エンジニアリング機器： 海洋掘削プラットフォーム、FPSO（浮体式生産貯蔵積出船）、海洋調査船、風力タービン設置船など向けに設計されており、高塩分、湿気、強風や波などの過酷な海洋環境に耐えるためにキャビン、液体貯蔵タンク、機器コンパートメントを密閉するために使用されます。
3. 船舶補助システム： 船舶下水処理場、バラスト水処理システム、ボイラー、熱交換器などの補助設備の検査口のシールに使用されます。
◎ 産業用圧力機器部門
1.圧力容器・反応器： 石油化学、製薬、食品工業などで使用される圧力タンク、反応器、貯蔵タンクなどの耐圧性とシール性の要求を満たす点検用マンホール。
2.都市/産業用パイプライン： 大規模な給排水パイプライン、熱パイプライン、ガスパイプラインの検査井および保守井の密閉に適しています。
3. 産業用特殊機器： 真空装置、高温高圧機器、原子力補機類などの特殊作業条件に合わせてカスタマイズ可能なシールマンホール。
主要な製品機能
★クイックオープンで操作が便利です。
手動スピン式開閉機構により、上ハンドルで素早いロック・アンロックが可能で、複雑な工具が不要で1人で操作できるため、メンテナンス効率が大幅に向上します。自動化要件を満たすために、オプションの油圧または電気駆動システムを利用できます。
★信頼性の高いシール性能
傾斜面シールとシールリングによる二重シール設計により、内外差圧0.1～1.6MPaまで耐えられます（高圧対応も可能）。船舶用途における水密性と耐候性に関する IMO 規格に完全に準拠しており、海水、油、媒体の漏れを効果的に防止し、客室の安全性を確保します。
★高強度構造設計
統合された強化ブラケット + 厚みのあるカバープレート構造、圧力荷重を均等に分散し、衝撃や変形に強く、船舶航行中の波の衝撃や機器の振動に耐えることができ、CCS、ABS、LR、DNV などの世界船級協会規格に準拠しています。
★フルシナリオのカスタマイズ
カスタマイズ可能な寸法 (直径 300 mm から 1500 mm までの全範囲)、構造のカスタマイズ (小さな検査ポート、観察窓、圧力リリーフ バルブ付き)、材料のカスタマイズ、圧力定格のカスタマイズが可能で、さまざまな船舶や産業機器の設置要件に最適です。
★長寿命でメンテナンスフリーです。
全金属構造 + 高水準の防食プロセスにより、通常の動作条件下で 15 年を超える耐用年数を誇ります。モジュラー設計により、摩耗しやすいコンポーネント (シール、ボルト) を簡単に交換できるため、メンテナンスコストが削減されます。
膨張ドームは、温度の変動、圧力変動、充填/排水操作によって引き起こされる閉じた流体システムの体積変化に対応します。それらは、検査とメンテナンスのために水密アクセスを提供しながら、タンク、パイプ、または継手を損傷する可能性のある圧力の蓄積と真空形成を防ぎます。
強化されたベローズは、シーリングガスケットに一定の圧縮を維持しながら、曲げるように設計された畳み込みを特徴としています。 PTFEコーティングは、移動中の摩擦を減らし、ガスケットの接着を防ぎ、数千の拡張サイクルを通じて一貫したシーリング性能を確保します。
標準構成は 、燃料油、ディーゼル、淡水、塩水と互換性があります 。化学用途向けに、酸、アルカリ、炭化水素溶媒などの攻撃的な物質を処理するために、オプションのビトンガスケットと特殊なコーティングが利用できます。
ベローズとアザラシは、割れや劣化の兆候について毎年検査する必要があります。 PTFEコーティングは自己潤滑特性を提供するため、動きのメカニズムは潤滑を必要としません。ハイサイクルアプリケーションでは、5年ごとに完全なシールの交換が推奨されます。
はい、DF-450は、オプションの深海フランジキットで適切に取り付けられている場合、最大30フィート（10メートル）までのデッキ上および水没した設置の両方に設計されています。構造設計は、内圧補償能力を維持しながら、この深さで外部静水圧に耐えます。
